FILTER paigaldas Tartu Veevärgi reoveepuhastusjaamas neli KROHNE OPTISONIC 6300 V2 ultraheli-kulumõõtjat, mis võimaldavad jälgida reovee vooluhulka ja summaarseid koguseid reaalajas. Torustiku välispinnale paigaldatavad clamp-on kulumõõtjad võimaldasid luua püsiva mõõtelahenduse ilma olemasolevaid torustikke ümber ehitamata või reoveepuhasti tööd katkestamata.
Mõõteandmed on kättesaadavad SCADA juhtimissüsteemis ning aitavad operaatoritel juhtida reovee pealevoolu, tasakaalustada puhastusprotsessi koormust ja optimeerida puhasti tööd.
Vooluhulga mõõtmine reoveepuhasti neljas mõõtepunktis

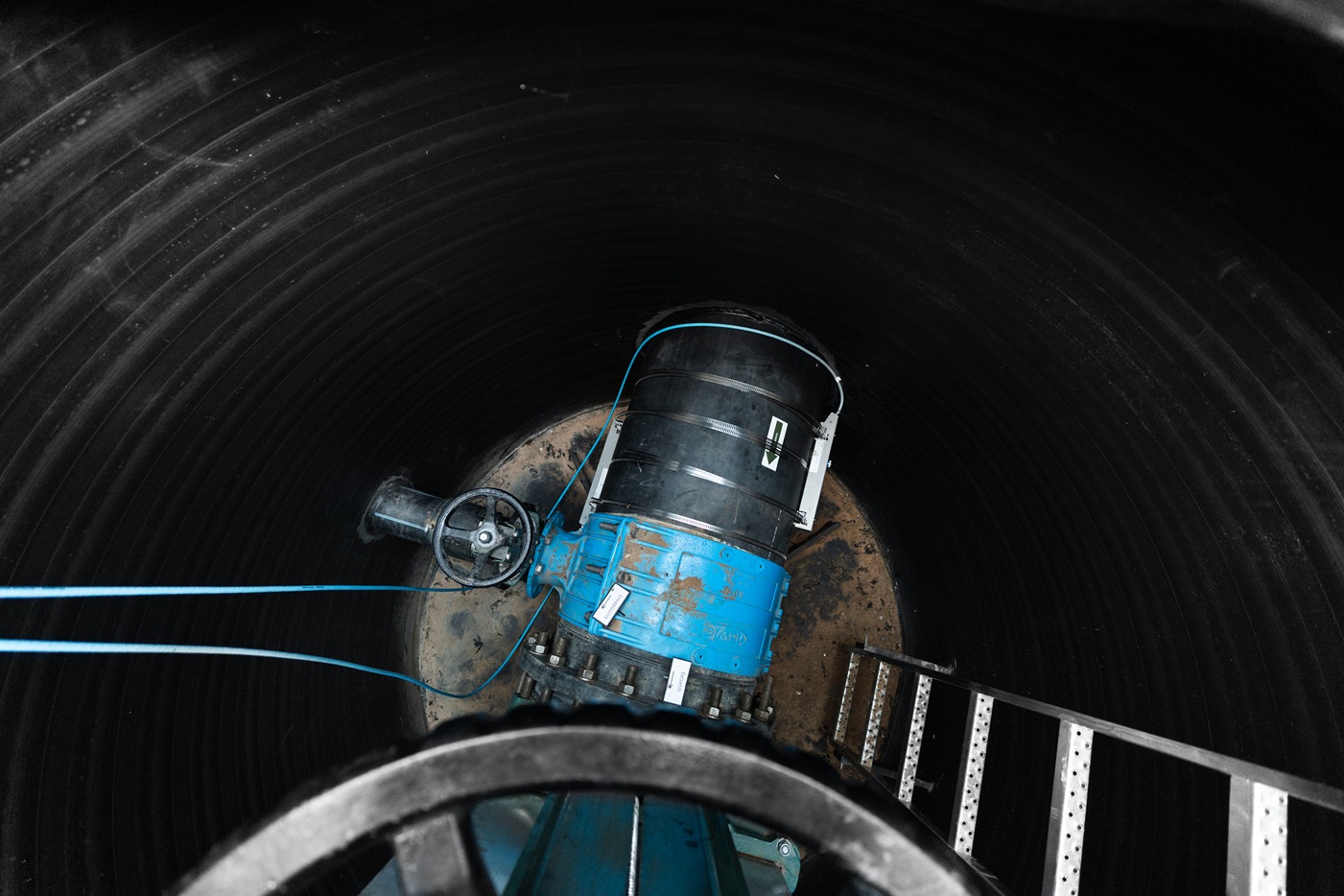

Üks kulumõõtja paigaldati vahepumpla järgsesse kaevu, et mõõta eelsetitisse suunduvat reovee kogust.
• Torustik: PE100, Ø 630 mm, seinapaksus 37,3 mm
• Vooluhulk: 500–1500 m³/h, maksimaalselt kuni 1600 m³/h
• Reovee temperatuur: 5–20 °C

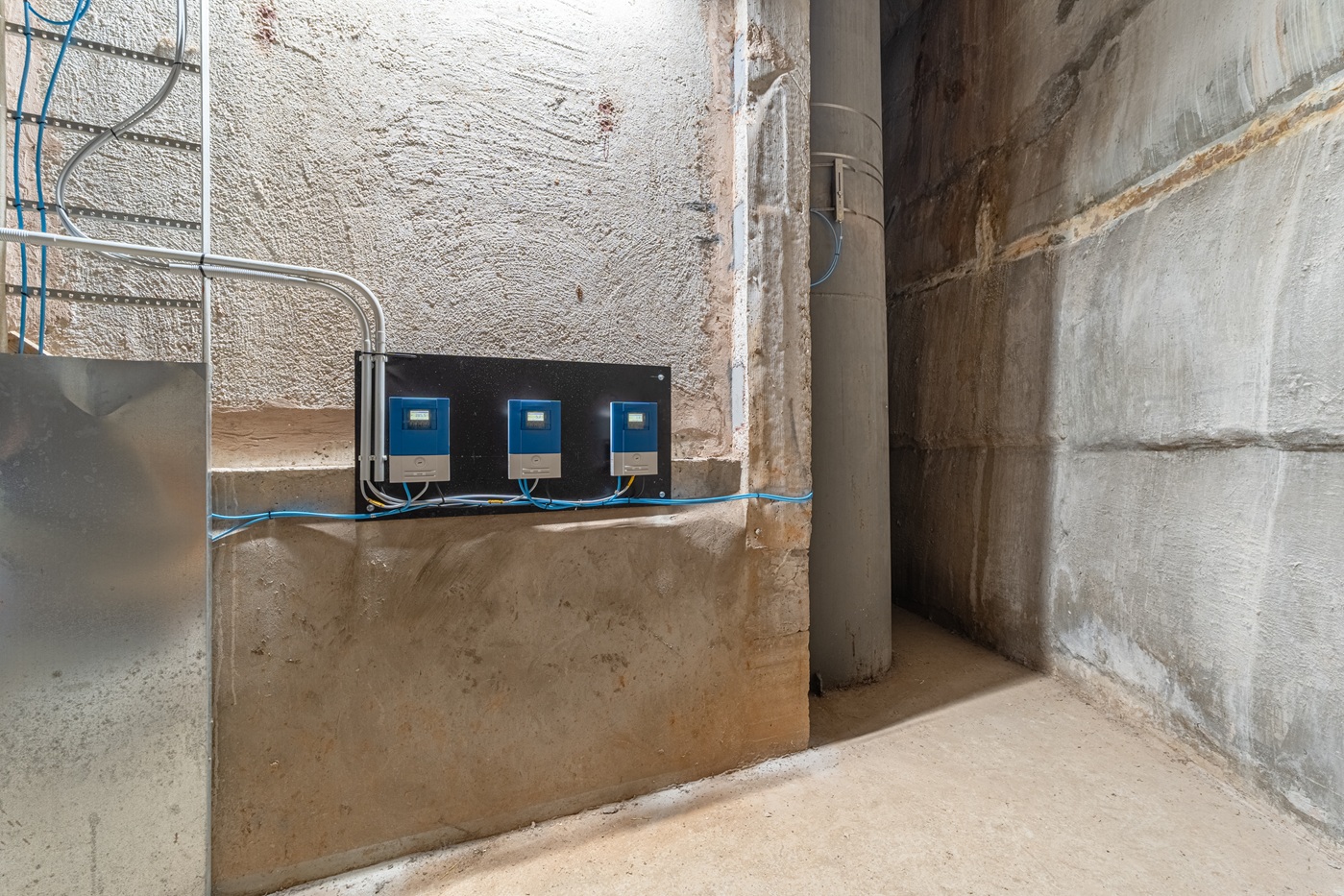

Kolm kulumõõtjat paigaldati peapumplasse, ligikaudu 16 meetrit allpool maapinda, pumpade järgsetele torustikele.

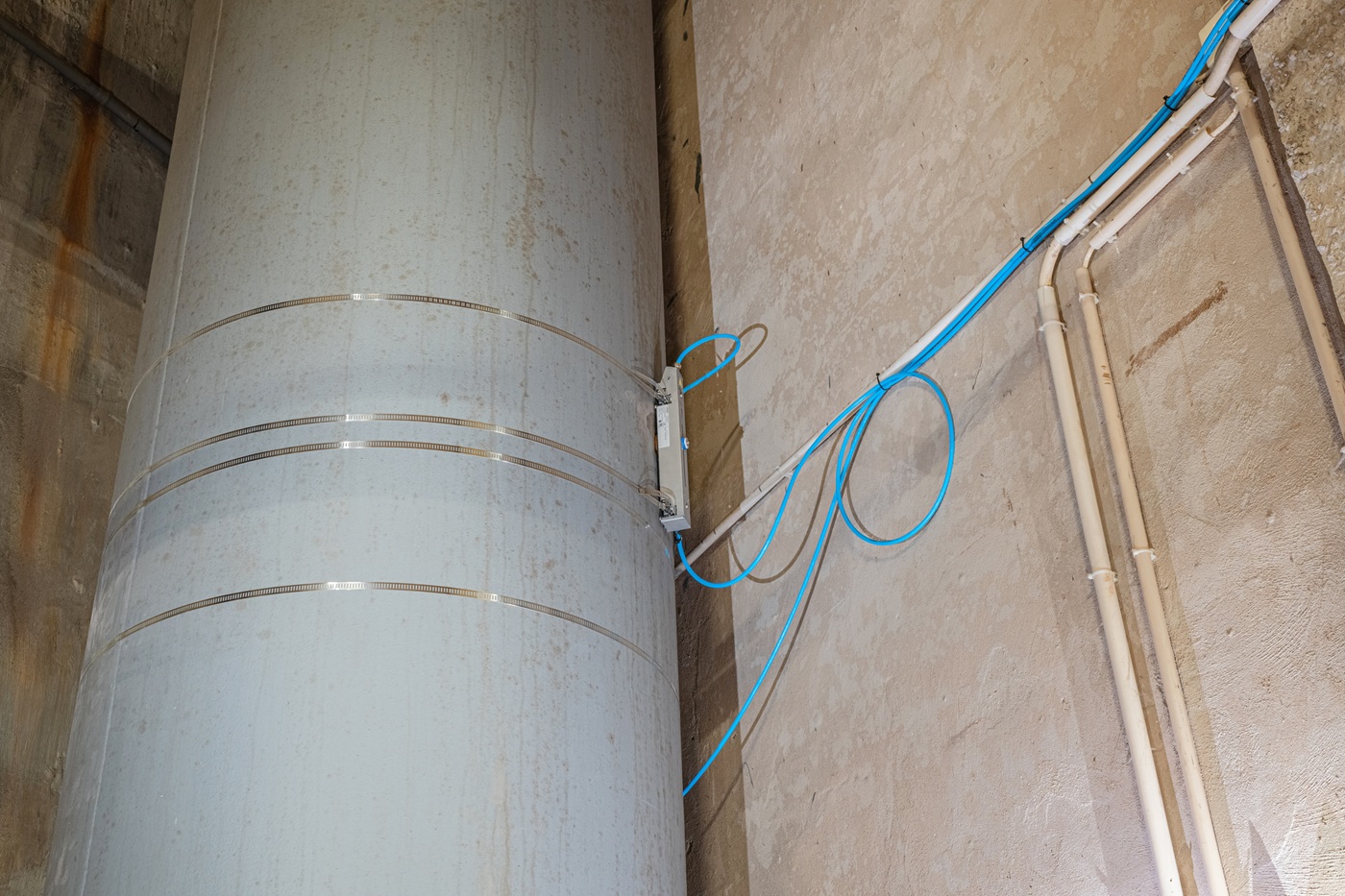

• Kaks terastoru: vertikaalselt paigaldatud süsinikteras, välisläbimõõt 1230 mm, seinapaksus 12 mm, vooluhulk 500–1500 m³/h

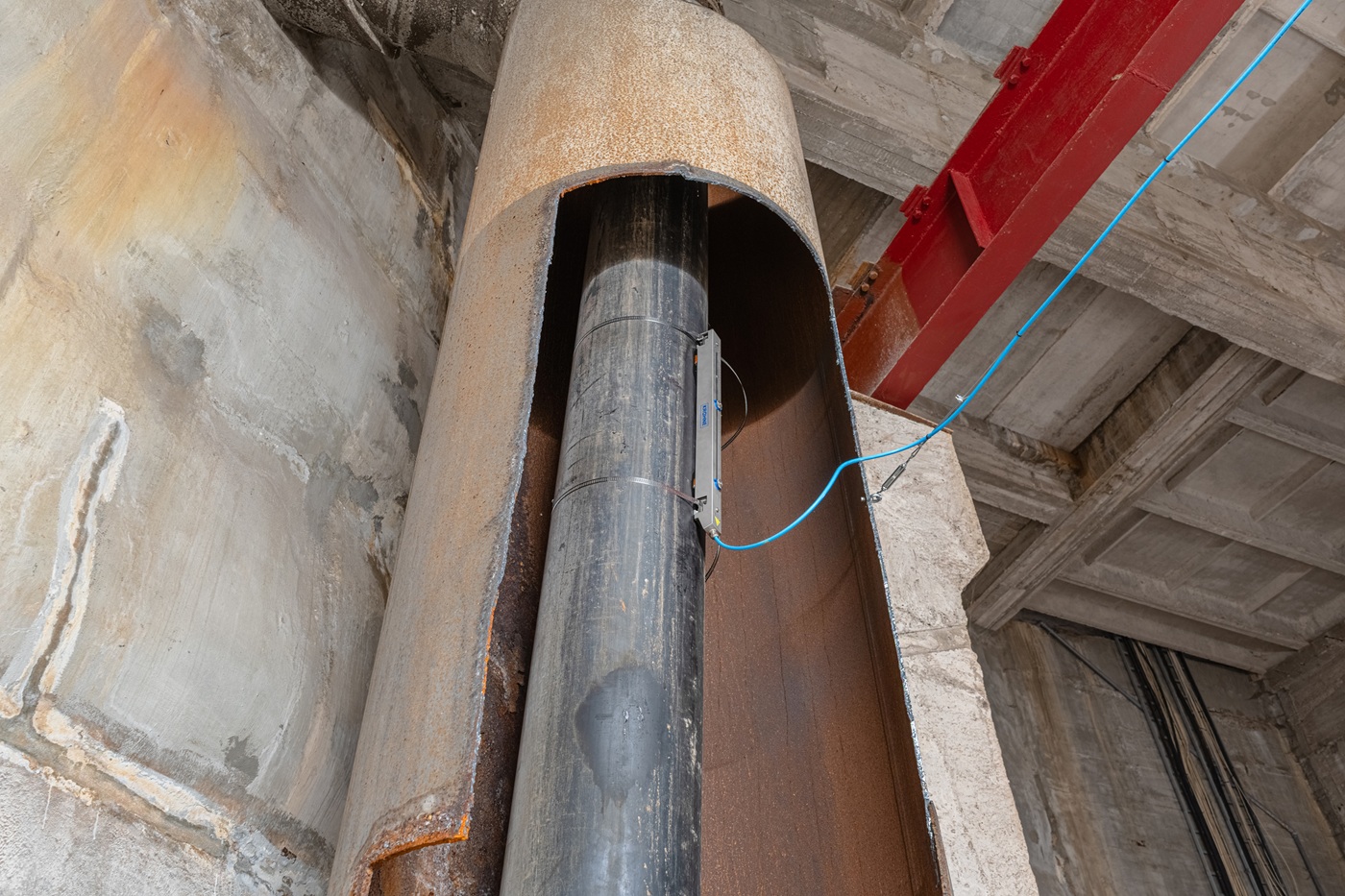

• Üks plasttoru: PE, Ø 400 mm, seinapaksus 23,7 mm, vooluhulk 0–600 m³/h
• Reovee temperatuur: 5–20 °C
Reaalajas mõõteandmed aitavad juhtida puhastusprotsessi

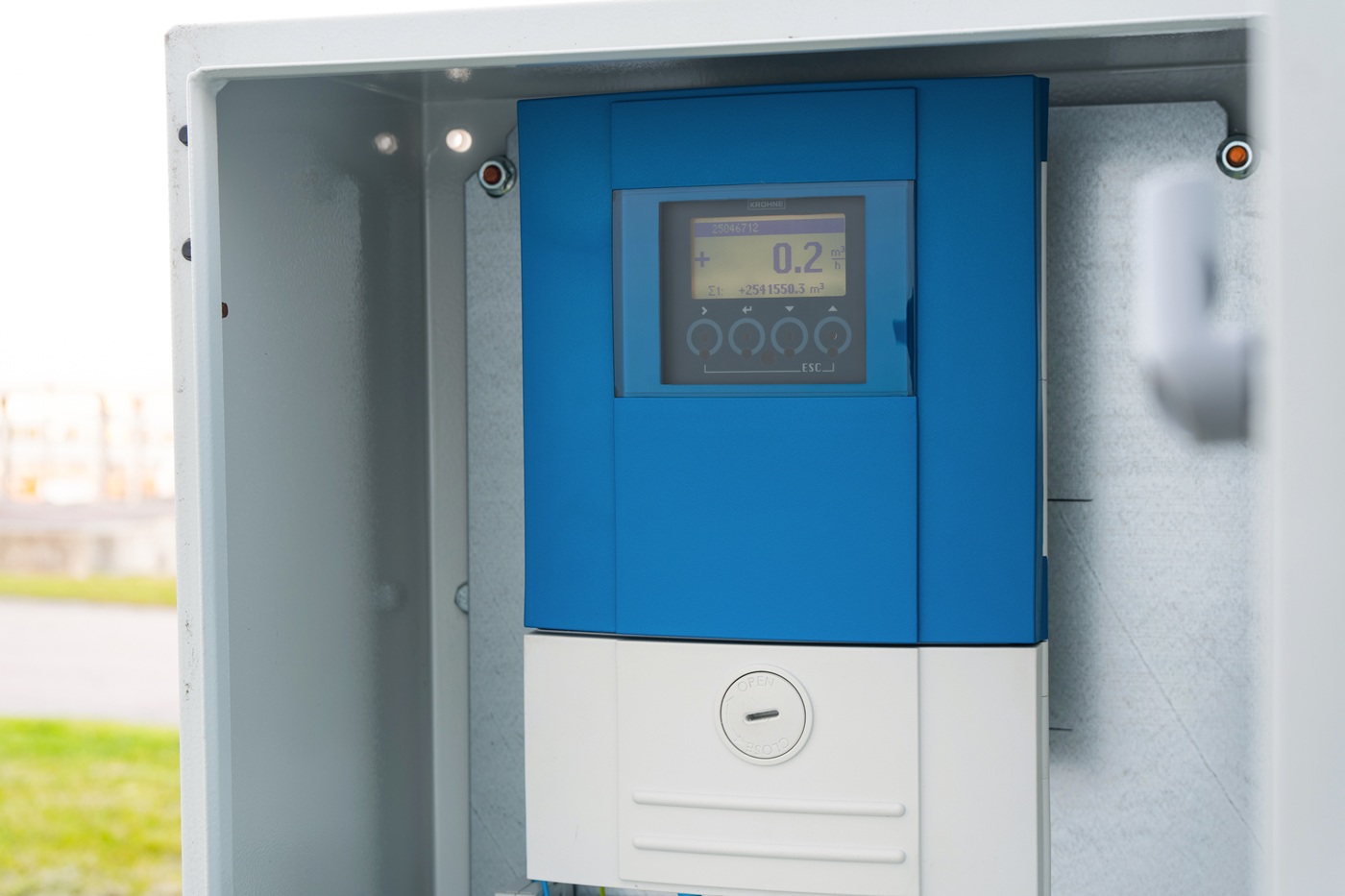

Kliendi jaoks on oluline, et SCADA juhtimissüsteemis oleksid reaalajas nähtavad nii hetkeline vooluhulk kui ka summaarne reovee kogus.
Mõõteandmed annavad jaama dispetšerile ülevaate puhastisse sisenevast reovee kogusest ja süsteemi hetkekoormusest. Suuremate vooluhulkade korral saab vajadusel kasutusele võtta mahutid, et ühtlustada reovee pealevoolu ja vähendada puhastusprotsessi koormuse kõikumisi.
Vahepumpla järgsesse kaevu paigaldatud kulumõõtja abil jälgitakse eelsetitisse suunatavat reovee kogust. Mõõteandmete põhjal saab reguleerida, kui suur osa reoveest suunatakse otse bioloogilisse puhastusse, aidates tasakaalustada puhastusprotsessi ja optimeerida selle kulusid.
Clamp-on tehnoloogia võimaldas paigalduse ilma protsessikatkestuseta
KROHNE ultraheli-kulumõõtjate valikul oli oluline, et nende paigaldamine mõjutaks olemasolevat reoveepuhastusprotsessi võimalikult vähe.

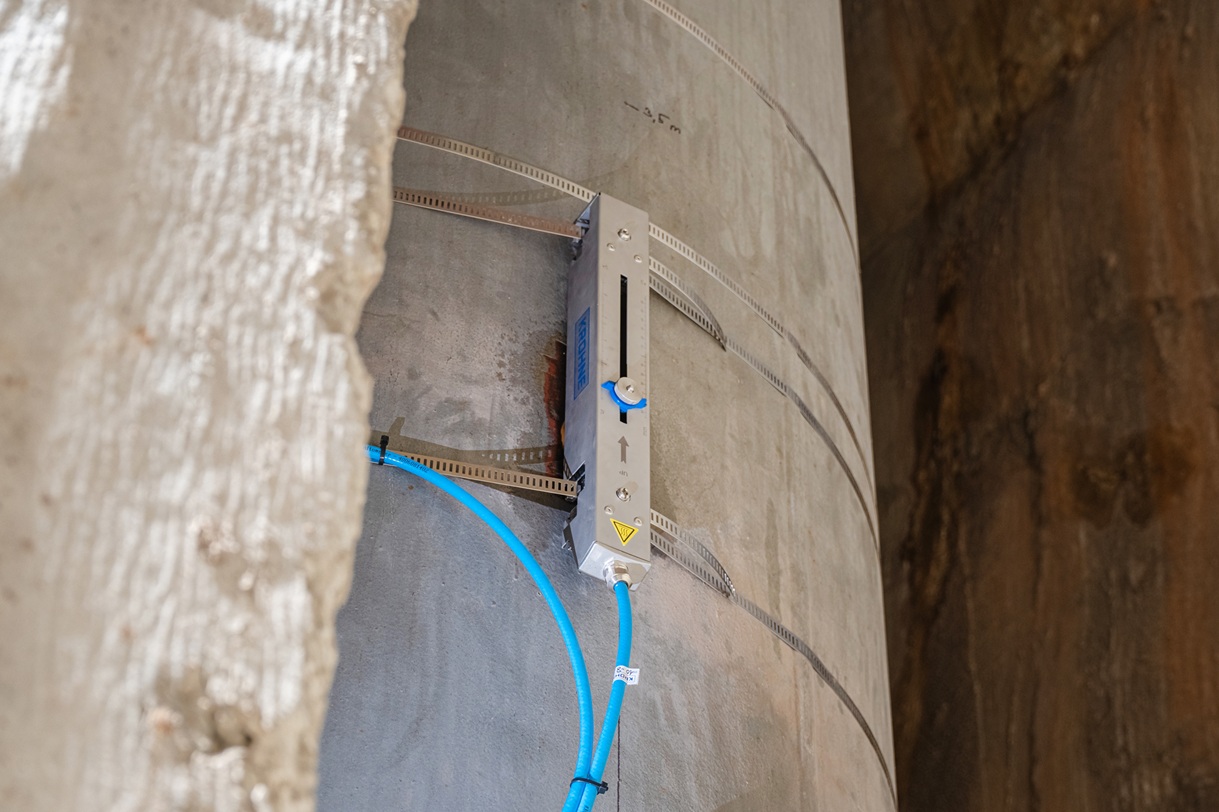

Clamp-on mõõtetehnoloogia puhul kinnitatakse andurid torustiku välispinnale, mistõttu ei ole vaja torusid lõigata ega avada. Nii sai vältida kaeve- ja torutöid, võimalikke lekkeid, täiendavaid kulusid ning puhastusprotsessi seiskamist.
Tulemuseks on pidev ja reaalajas vooluhulga seire, mis toetab reoveepuhasti operatiivset juhtimist ning võimaldab olemasolevat taristut tõhusamalt kasutada.
